Ségments Stator machine de remontage pour EPS véhicule hybride moteur de voiture remontage
|
Détails sur le produit:
Conditions de paiement et expédition:
|
Description de produit détaillée
| Condition: | Nouveau | Certificat: | Parties principales CE |
|---|---|---|---|
| Station de travail: | Station unique avec deux têtes de rotation | Type d'automatisation: | Entièrement automatique |
| Couleur de la machine: | Blanc ou par client exigence | Après-vente: | Ingénieurs disponibles pour entretenir les machines à l’étranger |
| Mettre en évidence: | machine à enroulement de volant,éolienne de moteur |
||

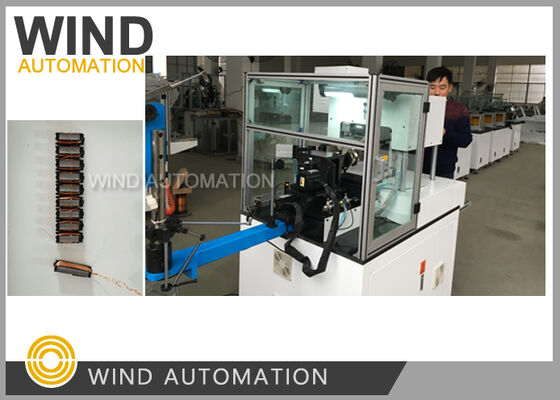

Machine d'enroulement de segments de stator pour moteur de voiture hybride EPS WIND-2-TDS
Application :
Taux de remplissage des fentes élevé
Avantages :
1. Conception japonaise, Fabriqué en Chine
2. Enroulement à volant rapide
3. Déplacement du fil net et ordonné
4. Deux têtes assurent que le chargement/déchargement n'affecte pas l'enroulement
Données techniques :
Diamètre du fil : 0,15~1,5 mm
ID du stator : 15~260 mm
Hauteur de la pile du stator : 7~60 mm
Nombre de spires : 0~99999
Vitesse d'enroulement : 0~1500 tr/min
Mode : Pas à pas/Automatique
Source d'air : 5~7 KG/cm2
Puissance de la machine : 2,5 KW
1 phase CA 220 V 50~60 Hz
Poids : environ 600 KGS
Dimensions : 1150*2350*1500 mm
Configuration principale :
|
Système de contrôle |
Système CNC H6D Hust de Taïwan ou API
|
|
Système servo |
Système servo Delta de Taïwan
|
|
Système pneumatique |
Cylindre Airtac
|
La plupart des premiers moteurs EPS utilisaient des moteurs à balais. Avec les progrès de la technologie, de plus en plus
de fabricants de moteurs utilisent des moteurs sans balais plus avancés et plus fiables. Cependant, le moteur sans balais
présente une grande difficulté dans la production du stator. Afin d'assurer la circularité du diamètre intérieur du
stator et d'augmenter simultanément le taux de remplissage des fentes de l'enroulement, le noyau du stator du segment de stator
le bloc de noyau devient un processus nécessaire pour presque tous les fabricants de moteurs EPS sans balais.
La photo suivante décrit brièvement le processus de production du stator du moteur EPS sans balais
Le stator du moteur fabriqué par le processus de type segment a une excellente cohérence et une grande précision du produit
précision. Dans les applications de production de masse réelles, la rotondité du cercle intérieur peut être contrôlée
à 0,03 mm ou moins. En même temps, en raison de la méthode d'enroulement direct, la résistance et
l'équilibre d'inductance de chaque enroulement du moteur sont contrôlés à un excellent niveau. La haute qualité de
le stator détermine les excellentes performances du moteur EPS en termes de temps de réponse, ainsi que
le couple d'encoche et l'ondulation du couple. La technologie du stator segmenté devient la norme de haute qualité
processus de production de moteurs de précision.
Veuillez cliquer sur l'image ci-dessous pour visionner la vidéo
