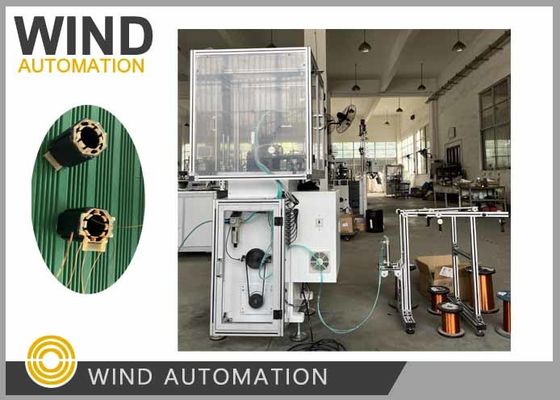

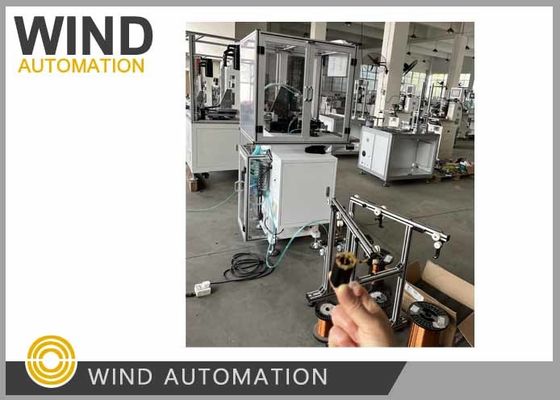

Machine de remontage de stator à moteur pas à pas BLDC à huit pôles avec deux aiguilles
|
|
Détails sur le produit:
Conditions de paiement et expédition:
|
Description de produit détaillée
| Condition: | Nouveau | Aiguille n°.: | Deux aiguilles à vent 2 pôles à la fois |
|---|---|---|---|
| Station de travail: | Une seule station 8 pôles peuvent être enroulés 4 fois | Vitesse d'enroulement: | 300 RPM à 500 RPM selon la jauge de fil |
| Type automatique: | Entièrement automatique | Couleur machine: | Blanc ou par client exigence |
| Après-vente: | Ingénieurs disponibles pour entretenir les machines à l’étranger | ||
| Mettre en évidence: | Enroulement de moteur sans balai,éolienne de moteur |
||
Machine à bobiner les stators de moteurs pas à pas BLDC à huit pôles
Bobinage de deux fentes avec deux aiguilles simultanémentWIND-1B-TSM
Application :
La machine à bobiner les stators à aiguilles pour moteurs pas à pas WIND-1B-TSM peut bobiner 2 fentes à la fois,
couvrant 6 pôles, 8 pôles, 9 pôles, 10 pôles, 12 pôles, 14 pôles, 18 pôles
Avantages :
Rapide et flexible, bobinage de stator de moteur pas à pas avec 2 fentes bobinées à chaque fois
2 buses de bobinage fonctionnent comme une bobineuse de stator BLDC à 2 stations et sont plus stables qu'une machine à bobiner à 2 stations
Paramètres :
Diamètre du fil : 0,08~0,8 mm
Diamètre intérieur du stator : 15 mm~65 mm
Hauteur de la pile : 7-100 mm
Nombre de tours : 0-9999
Option de fonctionnement : pas à pas/Automatique
Pôles du stator : 6 pôles, 8 pôles, 9 pôles, 10 pôles, 12 pôles, 14 pôles, 18 pôles (fabrication sur mesure)
Pression d'air : 0,5~0,7 MPa
Puissance : 1KW, monophasé, 220V AC 50/60Hz
Poids : environ 450 kg Dimensions : 1600(L)x1000(l)x1500(H) mm
Configuration :
Automate programmable Mitsubishi
Écran tactile d'interface homme-machine intégré
Moteur pas à pas haute puissance
Cylindre Airtac
|
Caractéristiques de la machine à bobiner les stators type 1 :
|
Confirmation : oui/non.
|
||
| 1 | Diamètre du tube du stator | 70 mm | OUI |
| 2 | Largeur du tube du stator | 15 mm | OUI |
| 3 | Nombre d'axes | 4 minimum | NON |
| 4 | Tolérance des coordonnées linéaires | ±0,01 mm | OUI |
| 5 | Tolérance des coordonnées angulaires | ±0,5 minute d'angle | OUI |
| 6 | Pas de l'arbre | minimum 100 mm | OUI |
| 7 | Vitesse de bobinage | 10 – 60 tours/min | OUI, 350~400 tr/min |
| 8 | Diamètre extérieur maximum du stator | 63 mm | OUI |
| 9 | Diamètre intérieur du stator | sans limite | >15mm |
| 10 | Longueur maximale du stator avec les pièces avant | 80 mm minimum | OUI |
| 11 | Longueur minimale du stator avec les pièces avant | 15 mm | OUI |
| 12 | Fentes du stator | sans limite | NON, 6, 8, 9, 10, 12, 14, 18 fentes |
| 13 | Largeur minimale de la fente | 0,8 mm | OUI |
| 14 | Diamètre du fil de travail | 0,063 – 0,315 mm (double) | OUI |
| 15 | Nombre de broches | 2 | Non, 2 buses, 1 broche |
| 16 | Nombre de tendeurs | 2 | OUI |
| 17 | Mode de contrôle | Ordinateur portable avec logiciel | NON, API et IHM |
| 18 | Alimentation électrique | 3~380 V (±15%), 50 Hz, 2 kW | NON, 1~220V, 50Hz, 1.5KW |
Questions et réponses :
1. Quel type de machine à bobiner les stators à aiguilles devons-nous sélectionner pour notre stator ?
4.La machine à bobiner les stators à aiguilles WIND-1B-TSM est très adaptée au bobinage des moteurs pas à pas avec 8 pôles
La machine effectue le bobinage, l'indexation et la coupe automatiquement sans alignement pour un taux de remplissage de fente non élevé.
La machine à bobiner WIND-1B-TSM avec dispositif d'indexation automatique sans alignement de bobinage
et dispositif de came oscillante angulaire est très adaptée au bobinage de gros et petits fils, de stators de moteurs BLDC lourds ou légers.
2.
Comment se déroule la formation pour faire fonctionner la machine à bobiner les stators ?
Pour la formation à la machine, vous envoyez généralement un ingénieur dans notre usine pour inspection avant livraison, WIND-1B-TSM n'est pas une machine compliquée, si votre ingénieur a de l'expérience, vous n'avez pas besoin de venir et nous pouvons vous fournir des vidéos pour vous montrer comment l'utiliser.
3.
Oui, la machine est mise sous tension du côté de la machine pour l'alimentation et
le bouton de démarrage, le bouton d'urgence, le commutateur Auto/Step pour faire fonctionner la machine.
4.
Je n'ai pas bobiné de stator. Pourquoi avez-vous besoin d'un stator bobiné ?
Le stator bobiné peut montrer à Shanghai Wind Automation le schéma de bobinage qui comprend le chemin de bobinage, le fil de pont, le fil de terminal,
Si vous n'avez pas de stator bobiné, veuillez fournir le dessin de bobinage.
Les échantillons et dessins ci-dessous sont nécessaires pour la fabrication et la mise en service de la machine :
1. Stator empilé 5 pièces sans bobinage avec capuchon d'isolation ou papier d'isolation
2. Stator bobiné 1 pièce
3. Fil de cuivre 1 rouleau suffisant pour bobiner 10 stators
4. Dessin de la tôle du stator et dessin du bobinage
Les moteurs pas à pas divisent une rotation complète du rotor en un certain nombre de "pas" de taille égale, offrant la capacité
de positionner rapidement une charge et de la maintenir à l'un de ces pas. Également connus sous le nom de moteurs pas à pas ou de moteurs pas à pas,
ces moteurs DC sans balais offrent un positionnement rapide et précis et un couple de maintien exceptionnel. La technologie pas à pas permet l'utilisation d'un contrôleur en boucle ouverte – simplifiant la conception de la machine et réduisant le coût total par rapport à un système de servomoteur. Ce sont des moteurs pas à pas sans balais, sans entretien et haute performance qui offrent un contrôle de mouvement précis et extrêmement rentable.
Vous produisez le moteur pas à pas, Wind Automation fournit les machines de fabrication de moteurs.
Veuillez cliquer sur l'image ci-dessous pour voir la vidéo
https://vimeo.com/222836366
