Moteur à courant continu Armature double coupeur Commutateur surface tournant tour machine

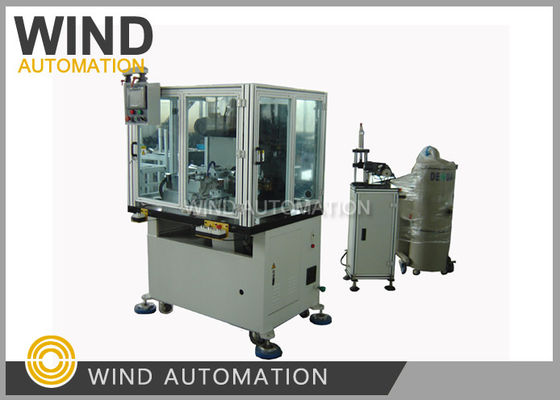

Moteur à courant continu Armature double coupeur Commutateur de surface tournant machine de tour WIND-3A-PL

Applications:

Commutateur, mélangeur, aspirateur, outil électrique, armature automobile

Tourner et broyer la surface du commutateur pour le laisser polir et briller, le commutateur tourner et broyer

Le décapant peut aider le commutateur à bien fonctionner avec le pinceau de carbone.

Les avantages:

1.Précise avec commande de servo-dispositif à trois axes

2. Deux types de coupeurs peuvent régler en même temps différentes directions de rotation pour

une haute exigence de rotation de la surface du commutateur

3. acquérir une meilleure rondeur du commutateur et une surface plus brillante qui

peut bien fonctionner avec une brosse au carbone pour réduire les étincelles et le bruit

Les spécifications:

Rondeur du commutateur: ≤ 0,005 mm

(dépend du matériau du commutateur de l'utilisateur, de la qualité de l'armature et du roulement) qualité de la position)

Roughness: ≤Ra 0,4dépend de la qualité de l'armature du client)

L'armature OD est de 20 à 82 mm.

Longueur de l'arbre: 32 à 250 mm

Pour les véhicules à moteur à combustion interne, le réglage de la température doit être effectué à l'aide d'un régulateur.

Le commutateur OD: Ф8~Ф40mm

Volume de coupe maximal: première coupe à travers Max 0.15 mmdans la direction du commutateur en diamètre)

Plage de régulation de la vitesse: 0 à 60 Hz

Vitesse d'alimentation du coupeur en direction Z: réglable sur écran tactile, réglable sans pas

Vitesse de retour du coupeur en direction Z: réglée sur le programme

Vitesse d'alimentation du coupeur en direction X: réglable sur écran tactile, réglable sans pas

Vitesse de retour de la découpeuse en direction X: réglée sur programme

longueur de coupe dans la direction Z: réglable sur écran tactile,

Max. peut régler 4 fois la longueur de coupe différente ((Max 30mm)

Pour les véhicules à moteur à commande autonome, la valeur maximale de l'indicateur de freinage doit être égale ou supérieure à:

Efficacité de production: cycle complet≤12 secondes/pccoupe deux fois)

Pression de l'air: 4 à 6 kg/cm2

Équipement: journal en forme de V en diamant

Puissance totale: 2,2 kW

Puissance de la machine: 50/60 Hz AC230V ± 10%une seule phase)

La puissance de la machine de décapage est de 50/60 Hz AC230V±10%une seule phase)

Puissance de l'aspirateur: 50/60 Hz AC380V ± 10%trois phases)

Poids: environ 1 100 kg

Dimension de la machine: 1 100 mm x 1 100 mm x 1 830 mm3

Machines de tournage de surface:

Tour de la zone de la piste de la brosse du commutateur est réalisée par l'utilisation d'un outil à pointe de diamant

monté sur une machine de précision entraînée par un fameux servo-moteur japonais,

Retourner et broyer la surface du commutateur pour la laisser polir et briller.
