Four Needle Winding Machine pour moteur de ventilateur ombragé 4 pôles segment stator
Détails sur le produit:
Conditions de paiement et expédition:
|
Description de produit détaillée
| Type de fente: | Moteur BLDC à l'ombre | Poles de stator: | 4 poteaux d'escalier sans pinceau |
|---|---|---|---|
| Efficacité de l'enroulement: | Une station 4 aiguilles de vent, environ 2 minutes/pc | Type d'automation: | Entièrement automatique |
| Couleur de machine: | Blanc ou selon les exigences du client | Après des ventes: | Ingénieurs disponibles pour l'entretien des machines à l'étranger |
| Surligner: | enrouleur d'aiguille,machine à enroulement bldc |
||

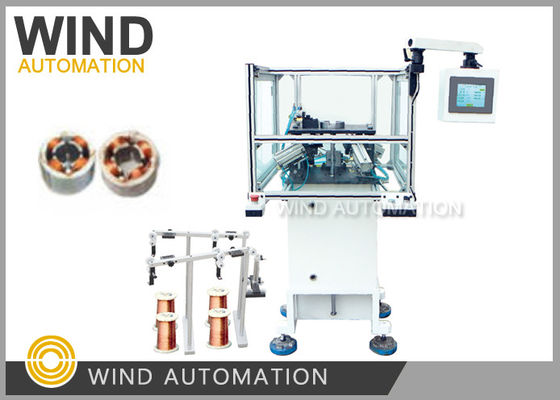

Machine de remontage à quatre aiguilles pour moteur de ventilateur ombragé Stateur à segment à 4 pôles WIND-1A-TSM
Les États membresApplication du projet
Machine dédiée pour l'enroulement des stators de moteur à 4 pôles ombragé,
a. 4pcs Aiguilles de vent 4 fentes en même temps, le moteur segmenté à 4 pôles sont généralement moteur à pôles ombragé
b. 4 ensembles de pince automatique et dispositif de fil de coupe assurent le processus automatisé et l'efficacité
c. Il a coûté environ 2 minutes pour obtenir 1pc stator plaie
(2) LesLes avantages
1. Vent 4 emplacements à la fois, rapide
2- Enroulement automatique, coupe automatique de quatre poteaux à la fois
|
Application automatique de la machine à enroulement d'aiguille de stator |
Enroulement de stator au moteur à quatre pôles ombragé
|
|
- Une bouteille de fourrage |
4 vents à la fois à 400 tours.
|
|
Enroulement d'aiguille de stator à 4 rouleaux |
Machine dédiée au moteur à ombre à 4 pôles
enroulement du stator
|
(3) Les produitsL'histoire entre 4 aiguilles de la machine de remontage WIND-1A-TSM et un moteur de la Chine
le fabricant
Cette machine, une clinique locale nous l'avait commandée à 50 pièces.
Il y a quelques années, un constructeur de moteurs chinois a commandé un WIND-1A-TSM pour la première fois.
Après avoir utilisé la machine pour enrouler leur ventilateur ventilateur 4 pôles stator moteur, ils ont trouvé ce 4 aiguille enrouler est
rapide et très adapté pour économiser du fil de cuivre par rapport à l'enroulement fait à la main
(Si l' enroulement et l' insertion manuels, la hauteur de la bobine est trop élevée),
Ils ont commandé 5 pièces de nouveau, et puis chaque année ils ont mis la commande répétée,
Parce que l'économie du fil de cuivre en 4 ~ 5 mois est d'environ 1 machine coût pour le moteur local
le fabricant
Le nombre de personnesConfiguration de l'enrouleur du stator
Moteur pas à pas de grande puissance
Mitsubishi PLC
Interface homme-machine intégrée
Cylindre AIRTAC
Les produitsParamètre
Diamètre du fil:00,08 à 1,00 mm
Identifiant du stator: 15 à 65 mm
Longueur du noyau: 7-90 mm
Le numéro de virage 0-99999
Option de fonctionnement: pas à pas, automatique
Poles du stator: 4 poles
Pression de l'air: 5 à 7 kg/cm2
Puissance: 2 kW, AC220V 50/60 Hz
Dimension: 1550*900*1450 mm
Poids: environ 450 kg
Il faut un échantillon du fabricant de la machine de remontage à moteur:
1. échantillons de pile de stator 5 pièces chacun
2. fil de cuivre de calibre 1 rouleau
3- dessin de stratification et de bobinage du stator
Veuillez cliquer sur l'image ci-dessous pour voir la vidéo
