Four Nozzles Stator Needle Winding Machine pour 4 pôles moteur BLDC ombragé
Détails sur le produit:
Conditions de paiement et expédition:
|
Description de produit détaillée
| Condition: | Nouveau | Certificat: | Pour la CE |
|---|---|---|---|
| Le poste de travail: | Station simple | Type d'automation: | Entièrement automatique |
| Couleur de machine: | Blanc ou selon les exigences du client | Après des ventes: | Ingénieurs disponibles pour l'entretien des machines à l'étranger |

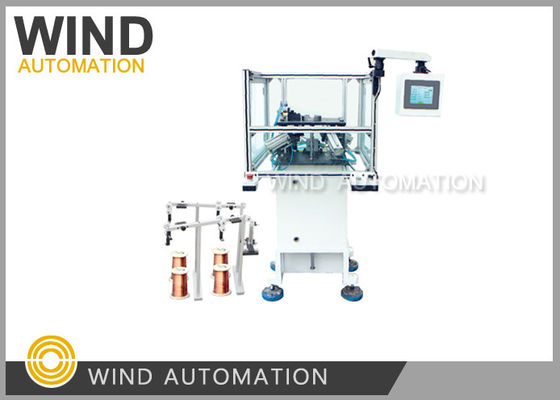

Four Nozzles Stator Needle Winding Machine pour 4 pôles moteur BLDC ombragé
La machine de remontage WIND-1A-TSM est adaptée à un moteur à 4 pôles ombragé pour effectuer le remontage.
Selon la façon de l'enroulement de stator, différents types de machine d'enroulement d'aiguille peuvent avoir un,
deux, trois,quatre aiguilles
Pour le stator à 4 pôles, nous suggérons généralement au client une machine à enroulement à 4 aiguilles WIND-1A-TSM,
Il peut obtenir le stator rapide même il y aura 4pcs fil de départ et 4pcs fil de fin nécessaire pour être
connecté,
L'aiguille est entraînée par un dispositif de rotation de cames qui entraîne la broche d'enroulement,
La machine WIND-1A-TSM composants électriques majeurs tels que Mitsubishi PLC, Embedded homme - machine
l'interface, la bouteille Airtac, etc. sont marquées CE,
et nous avons exporté vers l'Europe des entreprises telles que la France, la Roumanie et ainsi de suite,
Puis-je savoir la raison pour laquelle vous préférez une aiguille ou deux aiguilles, est-ce à cause du fil de pont montré sur
Une photo?
Le type de machine de base WIND-1-TSM à 1 aiguille est destiné à la production de prototypes de stators à petites dimensions.
quantité,
Il peut enrouler la fente un par un, et vous devrez peut-être mettre le fil de pont à la main si vous utilisez le type
WIND-1-TSM comme votre capuchon d'isolation de stator interférer la machine place câble de pont automatiquement,
Les pôles du moteur à induction à pôles ombragés se composent de 4 fentes, qui sont coupées à travers les stratifications.
La plus petite partie du poteau en fente est court-circuitée à l'aide d'une bobine.Les bobines sont constituées de
fils de cuivreCette bobine est connue sous le nom de bobine d'ombrage.
Wind Automation fournit également au client un service personnalisé, si le stator dépasse les spécifications énumérées.
(1) Spécification
| Diamètre du fil | 00,08 à 1,00 mm |
| Identifiant du stator | 15 à 65 mm |
| Longueur de la pile | 7 à 90 mm |
| Ne tournez pas. | 0 à 9999 |
| Le mouvement | Pas à pas/automatique |
| Numéro de fente | 4 (personnalisé) |
| Source d'air | 5 à 7 kg/cm3 |
| Le pouvoir | 2 kW |
| Énergie électrique | AC 220 V, 50/60 Hz |
| Le poids | 450 kg |
| Dimension | Pour les appareils à commande numérique |
(2)Application
Convient pour un moteur à 4 pôles à pole ombragé pour faire de l'enroulement.
(3)Configuration de la machine
Mitsubishi PLC
Écran tactile
Cylindre AIRTAC
Moteur pas à pas à grande puissance
Système de lubrification
4 ensembles de câbles automatiques de serrage et de coupe
(4) Caractéristiques
Enroulement d'aiguille à grande vitesse
fonctionnement entièrement programmable
Niveau de qualité élevé du procédé d'enroulement par aiguille
Selon les spécifications du client.
Automaux de remontage, d'indexation, de mise en couches et de terminaison
Changement rapide des outils
|
Application automatique de la machine à enroulement d'aiguille de stator
|
Enroulement de stator au moteur à quatre pôles ombragé |
|
- Des noix 4 pièces
|
4 pôles de vent en même temps à 400 tours, Il y aura 4 fils fixés et 4 fils terminaux, Pour les virages n° 750, le diamètre du fil SWG35, 0,2 mm, stator à pôle ombragé, le temps de cycle est de 2 minutes
|
|
Enroulement de l'aiguille du stator à 4 plôles |
Machine dédiée pour le moteur à ombre à 4 pôles
enroulement du stator
|
Les avantages:
1. Vent 4 emplacements à la fois, rapide
2- Enroulement automatique, coupe automatique de quatre poteaux à la fois
3.4 ensembles de pince automatique et dispositif de fil de coupe, à l'ombre du vent, moteur de pôle 4 fentes en même temps,
et couper les fils automatiquement
qui a la bobine est appelée la partie ombragée et l'autre partie du poteau est appelée la partie non ombragée.
Il faut un échantillon du fabricant de la machine de remontage à moteur:
1. échantillons de pile de stator 5 pièces chacun
2. fil de cuivre de calibre 1 rouleau
3- dessin de stratification et de bobinage du stator
Veuillez cliquer sur l'image ci-dessous pour voir la vidéo
