Ventilateur de plafond à enroulement d'aiguille Ventilateur à enroulement de moteur Pour la production de prototypes Stators
Détails sur le produit:
Conditions de paiement et expédition:
|
Description de produit détaillée
| Application du projet: | Moteur pas à pas, moteur à courant continu sans brosse Muti Poles Stator, moteur ventilateur | Prototypes Stateur: | Utilisation en laboratoire pilote pour la production de prototypes de stators. |
|---|---|---|---|
| Le poste de travail: | Station simple | Vitesse d'enroulement: | 300 RPM à 500 RPM selon la jauge de fil |
| De type automatique: | Remplissage automatique, indexation automatique | Couleur de machine: | Blanc ou selon les exigences du client |
| Poteaux de Muti: | 6pols, 8pols, 9pols, 10pols, 12pols, 14pols, 18pols | Après des ventes: | Ingénieurs disponibles pour l'entretien des machines à l'étranger |
| Surligner: | machine à enroulement de volant,Enroulement de moteur sans balai |
||

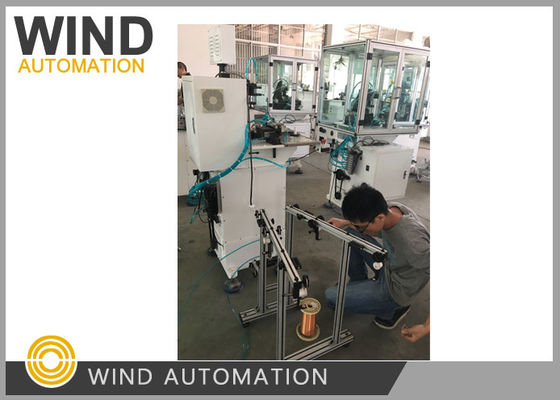

Machine à enroulement à aiguille utilisée en laboratoire pour la production de prototypes de stators WIND-1-TSM
Applications:
WIND-1-TSM est une machine de bobinage interne à aiguille de stator de base destinée à être utilisée en laboratoire pour la production de
Des prototypes de stators couvrant 6 pôles, 8 pôles, 9 pôles, 10 pôles, 12 pôles, 14 pôles, 18 pôles, tels que
Moteur pas à pas, moteur à courant continu sans brosse, Muti Poles Stator
Avantages concurrentiels:
1. Facile à changer l'outillage pour les types de stators, le dispositif de base et intelligent pour l'enroulement de l'aiguille une fente par une
2. peut gérer des stators BLDC multipole grands et petits avec Min. taille de fente d'ouverture 1 mm
3. pour les machines à injection de stator de type WIND-1-TSM,
le stator à 6 pôles, 8 pôles et 9 pôles peut utiliser la même machine de remontage en changeant d'outillage,
Le stator avec 10 pôles, 12 pôles, 14 pôles peut utiliser la même machine d'enroulement en changeant l'outillage
4. Très adapté aux constructeurs de moteurs BLDC qui peuvent investir pour des produits en petites quantités
Spécification technique de l'enrouleur d'aiguille:
Diamètre du fil: 0,08 à 1,20 mm
Le numéro de virage 0-99999
Identifiant du stator:9~65 mm Hauteur de la pile:7-115 mm
Stateur Min Taille de la fente: 1 mm
Taille de la buse de l' aiguille:3*0,35*8,5 mm
Option de fonctionnement: pas à pas/automatique
Poles du stator: 6 poles, 8 poles, 9 poles, 10 poles, 12 poles, 14 poles, 18 poles (personnalisé)
Pression de l'air:0.5 ~ 0.7MPa Puissance:1KW, AC220V 50/60Hz
Poids: environ 350 kg Dimension: 1600 (L) x 900 (W) x 1450 (H) mm
Productivité: par ouverture de stator de fente de 1 mm, vitesse suggérée inférieure à 350 tr/min
Question et réponse:
1.Quel type d'enroulement d'aiguille de stator choisir pour notre stator?
La machine WIND-1-TSM est largement utilisée pour 6 pôles, 8 pôles, 9 pôles, 10 pôles, 12 pôles, 14 pôles
18 pôles
Moteur pas à pas et moteur BLDC à phase unique ou à trois phases
Machine Enroulement, indexation et coupe automatique sans rangement pour le taux de remplissage des fentes pas de stator élevé
La machine à enroulement WIND-1-TSM avec enroulement sans dispositif d'indexation automatiqueet balancement d'angle
Le dispositif de caméra est très adapté pour l' enroulement du fil grand et petit, soulevé ou légerStateurs de moteurs BLDC
2. Comment est la formation pour utiliser la machine à enroulement de stator?
Pour l'entraînement des machines, vous envoyez généralement un ingénieur à notre usine pour inspecter avant la livraison,
WIND-1-TSM n'est pas une machine compliquée, si votre ingénieur a de l'expérience alors vous n'avez pas besoin de
Venez et nous pouvons prendre quelques vidéos pour vous opérer
3.Est-ce que votre machine est allumée et mise en service?
Oui, la machine est allumée du côté de la machine pour alimenter la machine et
Démarrer, bouton d'urgence, automatique / pas à pas pour faire fonctionner la machine
4.Je n'ai pas de stator.
Le stator de la plaie peut montrer Shanghai Wind Automation
le schéma d'enroulement qui comprend le chemin d'enroulement, le fil de pont, le fil de borne
Si vous ne disposez pas de stator de plaie, s'il vous plaît fournir le dessin d'enroulement
Les échantillons et le dessin ci-dessous sont nécessaires pour la fabrication et la mise en service de la machine:
1- Stator stack 5pcs sans enroulement avec capuchon isolant ou papier isolant
2Stateur de plaie 1pc
3Un rouleau de fil de cuivre suffit à enrouler 10 stators.
4- dessin de stratification et de bobinage du stator
Veuillez cliquer sur l'image ci-dessous pour voir la vidéo
