Détails sur le produit:
Conditions de paiement et expédition:
|
Condition: | Nouveau | Fils: | Les fils parallèles |
---|---|---|---|
Taille d'OD: | Il s'agit d'un produit de la catégorie des produits de la catégorie des produits de la catégorie des | Type d'automation: | Enroulement, indexation, serrage et coupe entièrement automatiques |
Couleur de machine: | Blanc ou selon les exigences du client | Après des ventes: | Ingénieurs disponibles pour l'entretien des machines à l'étranger |
STATION: | Station unique ou station double disponible | Type de enroulement: | Enroulement de volant au lieu d'enroulement d'aiguille |
Surligner: | éolienne de fan de plafond,machine à enroulement de ventilateur |

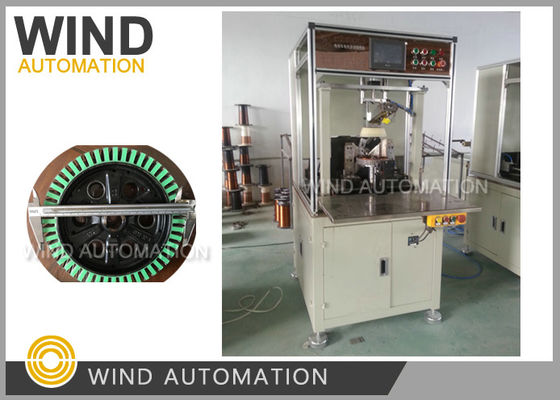

3 kW électrique vélo machine à enroulement de fil de roue moteur centre de roue moteur enrouleur WIND-HMW-1M
Applications:
Grand stator moteur surpassant tel que OD 198mm, 226mm, 262mm ((7.79' ~ 10.33'')
Vélo électrique, moteur à moyeu, moteur à roues
Les avantages:
1Le système de servomoteur à trois axes, l'enroulement, l'indexation et l'arrangement sont contrôlés par un servomoteur Mitsubishi.
2Le volant tourne vite.
3. Grand stator extérieur couvrant le diamètre extérieur du stator jusqu'à 266 mm
4Servo moteur à couple constant, tension constante
5. Avoir beaucoup d'expérience dans le remontage de vélos électriques jusqu'à 72V
Données techniques:
Stator Slots: aucune exigence
Stator Diamètre extérieur: 198 mm, 226 mm, 262 mm
Armature Hauteur de la pile: 14-30 mm
Diamètre du fil: 0,3 mm à 0,6 mm
Nombre de fils: 1 à 13 pièces
Pression de la source d'air:00,4-0,7 MPa
Voltage de l'alimentation électrique: 3 phases 380V ± 10% 50Hz
Puissance: environ 3 kW
Question et réponse:
1.Comment la machine de remontage effectue-t-elle l'indexation: manuellement ou automatiquement?
Automatiquement avec le servo-appareil Mitubishi
2.Comment le stator est-il fixé pendant le processus d'enroulement?
Chargement manuel du stator sur l'arbre et pression avec le couvercle
3.Quelle gamme de diamètres de fil de cuivre peut fonctionner votre machine (minimum et maximum)?
0de 0,3 mm à 0,51 mm
4. Quelle est la plage de longueurs d'empilement que peut faire la machine de remontage?
Hauteur de la pile du moteur du stator du moteur10 mm à 30 mm,
20 mm à 50 mm (sur mesure)
5.Le processus d'enroulement est-il automatique ou manuel?
Automatiquement avec le servo-appareil Mitubishi
6.Est-il possible de presser et de compacter le fil de cuivre pendant ou après l'enroulement?
Compacter le fil après processus d'enroulement avec une machine séparée
7.La machine a-t-elle une limite dans la dimension de la largeur de la fente ouverte?
Min. largeur de fente ouverte>1,8 mm, en Chine, la largeur de fente ouverte est généralement de 2 mm, 3 mm
8.Quelle est la hauteur de la machine sur la zone de travail de l'opérateur?
Hauteur de fonctionnement de la machine de remontage 750 mm
9. Y a-t-il dans la machine des capteurs pour vérifier si le câblage est correct (par exemple le capteur de la
vérifier si le fil est cassé)?
Arrêt de la machine et alarme si le fil est cassé
10Avez-vous des machines pour tester le moteur de roue après enroulement?
Oui, machine d'essai séparée
11.Comment mettez-vous la pièce sur la machine avant et après l'enroulement?
C'est un moteur à roues lourdes de 15 kg.
Nous n'avons pas géré un stator aussi lourd,Le chargement/déchargement de l'appareil doit être effectué manuellement à moins de 5 kg.
Par exemple, un stator de moteur de roue OD de 198 mm pèse environ 2 kg
Configuration principale:
Système de commande
|
Japon MitsubishPLC
|
Système de servo
|
Japon MitsubishSystème de servo
|
Système de tension
|
Servo moteur à couple constant, tension constante
|
