Détails sur le produit:
Conditions de paiement et expédition:
|
Type de commutateur: | Rotor de l'armature du commutateur de type crochet | Type de moteur: | Outil électrique, Jouet moteur avec 3 fentes, 5 fentes, 7 fentes |
---|---|---|---|
Méthode de enroulement: | Enroulement de volant et non enroulement d'aiguille | STATION: | Quatre |
Couleur de machine: | Blanc ou selon les exigences du client | Après des ventes: | Ingénieurs disponibles pour l'entretien des machines à l'étranger |
Numéro NCM / code SH:: | Machines à enroulement de bobines 8479811000 | ||
Surligner: | machine de fabrication de bobines,la bobineuse de redresseur |

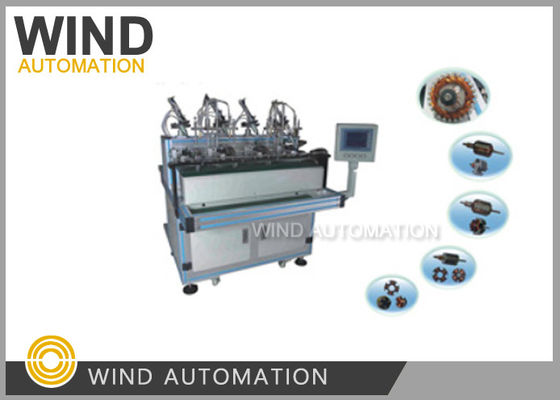

Four Station petit rotor enrouleur moteur électrique armature enroulement machine WIND-ODD-4
Définition:
Ce type de machine à enroulement d'armature à deux stations est utilisé pour la petite armature avec 3 ~ 7 fentes.
Il y a 4 postes de travail, 4 armatures peuvent être enroulées en même temps.
Détail rapide:
Paramètre technique:
Paramètre technique principal de la machine | |
Source de puissance | Pour les appareils à courant alternatif, la fréquence d'alimentation doit être supérieure ou égale à: |
Puissance du moteur principal | ≤ 1,5 kW |
Vitesse de rotation maximale de la broche principale | Pour les véhicules à moteur: |
Numéro de la station | 4 stations |
Plage de diamètre du fil | 00,07 mm ≈ 0,27 mm |
Plage des fentes d'armature | 3 emplacements, 5 emplacements ou 7 emplacements |
Portée de surdose de blindage | Les pièces de rechange doivent être soumises à une autorisation de rechange. |
Plage de longueur de la pile | 20 mm ≈ 40 mm |
Région des broches d'armature | Φ5,5 mm |
Source d'air | 0.4Mpa à 0,6Mpa |
Température de fonctionnement | 45°C |
Température de stockage | 50°C |
Humidité de travail | < 65% |
Humidité de stockage | < 45% |
Informations nécessaires pour une enquête sur la machine de remontage d'armatures:
1. dessin de laminage du rotor
2- dessin de l'assemblage du rotor
3. dessin de la pile du rotor
4- Diagramme de l'enroulement du rotor: avec le diamètre du fil du rotor et le numéro de tour
5. dessin du commutateur
6. Productivité requise
7Autres exigences techniques
Si possible, il serait préférable que le client nous envoie des échantillons.
S'il vous plaît cliquez sur l'image ci-dessous pour voir quatre stations d'armature volant enrouleur vidéo
