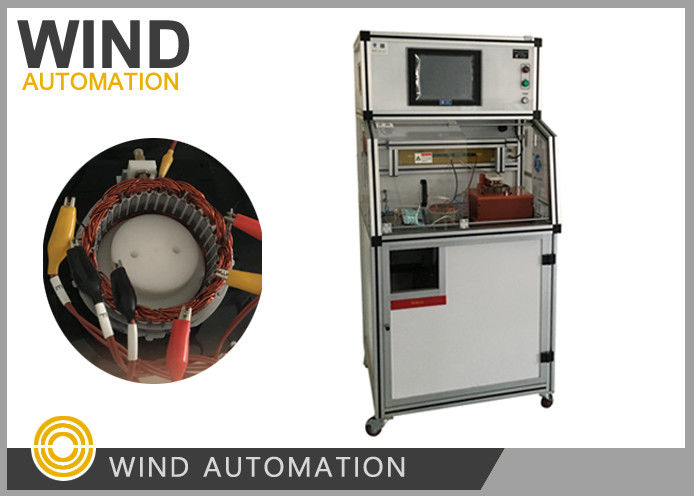

Analyse de la qualité de la machine d'essai de l'alternateur de générateur de voiture

(2) LesÉlément d'essai et précision

1. Essai de résistance à l'état de refroidissement en courant continu

Méthode d'essai :quatre points avec fonction de correction automatique de la température ambiante

la température standard peut être réglée, connexion par câble selon les exigences de l'acheteur

Plage d'essai: 0,01Ω à 1000Ω

Tolérance à l'essai: ±0,5%

2Résistance diélectrique

Passer la haute tension entre les phases

Condition d'essai: réglable par courant alternatif de 100 V à 3000 V

Tolérance à la tension: ±2,5%

Plage de fuite de courant: 0,1 à 20 mA

Tolérance au courant: ± 1%

Temps: 1 seconde 10 secondes (réglage du logiciel)

3Résistance à l'isolation

Condition d'essai: 500 V / 1000 V en courant continu

Région: 1MΩ 1000MΩ

Tolérance: ±2,5%

4Tourner à tourner l' isolation

Condition d'essai: prélèvement d'un stator qualifié comme échantillon type et enregistrement de sa courbe d'essai et de ses données en

Ensuite, en comparant les valeurs de la norme 1 et du stator à tester, en calculant la surface

et la valeur d'erreur relative de la fréquence, et puis trouver la valeur limite supérieure de la valeur d'erreur relative.

La valeur maximale de la tension d'impulsion est de 100 V à 3000 V.

Tolérance à la valeur maximale d'impulsion: ±2,5%

D'une puissance de sortie supérieure ou égale à 1000 W

Réglage de la valeur du critère: conclure selon le pourcentage de △S et △f, que la plage de réglage est de 1% à 99%

5. Balance de résistance

Déterminez l'équilibre de résistance entre les bobines
